Гидрораспределители типа P10

Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм

Номер схемыУсловное обозначениеПоследовательность соединения каналов при подключенииУправление
ЭлектромагнитноеГидравлическоеМеханическоеРучное(от рычага)
14ЕстьЕстьЕстьЕсть
24ЕстьЕстьЕстьЕсть
34ЕстьЕстьЕстьЕсть
44ЕстьЕстьЕстьЕсть
54ЕстьЕстьЕстьЕсть
64ЕстьЕстьЕстьЕсть
64АЕстьЕстьЕстьЕсть
74ЕстьЕстьЕстьЕсть
84ЕстьЕстьЕстьЕсть
84АЕстьЕстьЕстьЕсть
94ЕстьЕстьЕстьЕсть
124ЕстьЕстьЕстьЕсть
134ЕстьЕстьЕстьЕсть
154ЕстьЕстьЕстьЕсть
443ЕстьЕстьНетНет
573НетЕстьЕстьЕсть
573ЕЕстьЕстьЕстьНет
574ЕстьЕстьЕстьЕсть
574АЕстьЕстьЕстьЕсть
574ЕЕстьЕстьЕстьЕсть

Структура условного обозначения гидрораспределителя типа P10

ВРаспределитель(золотниковый)
ЕВид управления Е-электромагнитное Х-гидравлическое МР-ручное ММ-механическое
10Условный проход в мм
574Схема распределения потока рабочей жидкости
Способ установки золотника без обозначения пружинный ; О – без пружинного возврата для схем 573,574,574А; ОФ – без пружинного возврата с фиксацией для схем 573,574,574А ; Ф – без пружинного возврата с фиксацией для РММ10
Г110УРод тока напряжение и частота В – переменный ток 24,36,110(127),220 в частота 50 Гц не обозначается ; Г-постоянный ток напряжение 12,24,48,110,220В ; У-электромагнит ЭМ10М не обозначается эл. магнит ЭМ25,ПЭЛ10,ЭМЛ1203
Ручное управление электромагнитом для ВЕ Н – электромагнит с кнопкой управления Не обозначается электромагнит без кнопки управления
Присоединение кабеля к электромагниту для ВЕ М – провод через штепсельный разъем МС – подвод через прямой штепсельный разъем 2РМГ для исполнения ХЛ с электромагнитом ЭМ10М, МД – штепсельный разъем с выпрямителем для ЭМ10М, Д1 – выпрямитель встроен в колодку привода для напряжения 110 и 220 В при этом ШР общего исполнения, Д2 – выпрямитель встроен в корпус эл.магнита ЭМ25 исполнения ХЛ1 не обозначается подвод сбоку без ШР
УХЛ4Климатическое исполнение

Гидрораспределители ВЕ10.. с электромагнитным управлением трехпозиционные (с двумя магнитами)

Гидрораспределители ВЕ10.. с электромагнитным управлением двухпозиционные (с одним магнитом). 573Е,574Е,14-В,44-В

Гидрораспределители ВХ10.. с гидроуправлением трехпозиционные.

Гидрораспределители РММ10.. с ручным управлением.

Гидрораспределители РМР10.. с механическим управлением трехпозиционные.

Гидрораспределители РМР10.. с механическим управлением двухпозиционные.

Гидрораспределители ВХ10.. с гидроуправлением двухпозиционные (с одной гидроголовкой).

Присоединительные размеры гидрораспределителей Р10..

Плита присоединительная для гидрораспределителей с Ду=10мм.

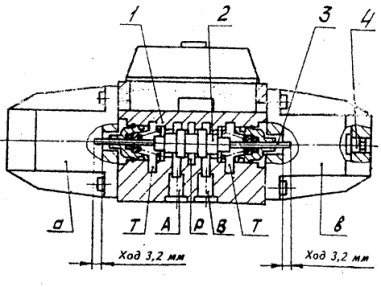

Общее описание конструкции: Конструкция золотникового устройства гидрораспределителей всех видов управления принципиально одинаковая. Базовой деталью гидрораспределителя является пятиканавочный корпус 1 , в котором выполнены основные каналы: Р – отверстие для входа рабочей жидкости под давлением; А и В – отверстия для присоединения к другим гидроустройствам; Т – отверстие для выхода рабочей жидкости в бак. Полости “Т” внутри объединены между собой. В центральном отверстии корпуса диаметром 16 мм расположен золотник 2. Золотник приводится в действие через толкатели 3 узлом управления, в качестве которой используются в зависимости от вида управления герметичный электромагнит переменного или постоянного тока, гидропривод, пневмопривод, рукоятка, ролик. Ход золотника 3,2 мм, кроме гидрораспределителей ВММ10.574/ОФ… ВММ10.574А/ОФ, у которых ход золотника равен 6,4 мм. В зависимости от исполнения гидрораспределителей узел управления крепится с одного или двух торцев корпуса. Электромагнит гидрораспределителя имеет кнопку 4 (аварийную), которая позволяет перемещать золотник при отключенном электромагните. Гидрораспределители могут быть трехпозиционного исполнения, имеющие три рабочие позиции золотника, и двухпозиционного исполнения, имеющие две рабочие позиции. Гидрораспределители с электромагнитным, гидравлическим и пневматическим управлением имеют два узла управления, кроме гидрораспределителей с пружинным возвратом золотника схем распределения потока 573, 573Е 574, 574А, 574Е, у которых один узел управления. У гидрораспределителей с одним узлом управления последний расположен со стороны отверстия “В” для схем 573Е и 574Е, для остальных схем – со стороны отверстия “А”. Для удобства монтажа гидрораспределители могут быть снабжены присоединительными плитами Для ограничения расхода рабочей жидкости в отверстие для входа рабочей жидкости – Р можно установить диафрагму.; Работа гидрораспределителя. При воздействии управляющего усилия на золотник происходит замещение его из исходной позиции в одну из крайних, при этом отверстиe для входа рабочей жидкости соединяется с другими отверстиями соответствии со схемой распределения потока рабочей жидкости После снятия управляющего усилия золотник возвращается в исходную позицию или остается в этой позиции в зависимости от способа установки золотника. В трехпозиционном гидрораспределителе золотник устанавливает исходную (среднюю – 0) позицию после снятия управляющего усилия двумя центрирующими пружинами – пружинный возврат, а в исполнении с фиксацией золотника в трех положениях – рукояткой. Длятрехпозиционных гидрораспределителей с управлением от ролика золотник устанавливается в рабочее (среднее – 0) положение посредством кулачка или копира. В двухпозиционном гидрораспределителе золотник устанавливается в исходную (крайнюю – “а” или “в”) позицию пружиной – пружинный возврат, а в исполнениях с фиксацией золотника в двух положениях и без пружинного возврата – действием одного из узлов управления. При включении левого узла управления (со стороны отверстия или отводе рукоятки влево (от отверстия А) золотник из исходной позиции переместится вправо (к отверстию В), распределение потока при этом будет соответствовать позиции “а”; при включении правого узла управл ния (со стороны отверстия В) или отводе рукоятки вправо (к отверстию В) распределение потока будет соответствовать позиции “в”. Для схем 573 и 573Е отверстие для выхода рабочей жидкости используется для отвода утечек. Перед началом работы двухпозиционных гидрораспределителей без пружинного возврата с фиксацией золотника следует учитывать положение золотника в корпусе. Для того чтобы положение золотника соответствовало исходной позиции схемы распределения потока (позиции “а”) следует однократно включить правый узел управления (со стороны отверстия В) или отвести рукоятку вправо (к отверстию В) до упора. Для трехлозиционных гидрораспределителей с управлением от ролика перед началом работы следует учитывать, что золотник в исходнои положении находится в крайней позиции “в”, и для того чтобы его положение соответствовало исходной рабочей (средней – 0) позиции, нужно переместить золотник посредством кулачка или копира на величину хода 3,2 мм. Для двухпозиционных гидрораспределителей с управлением от рукоятки (с ходом золотника 3,2 мм) исходная позиция обозначена “0” на узле управления.
