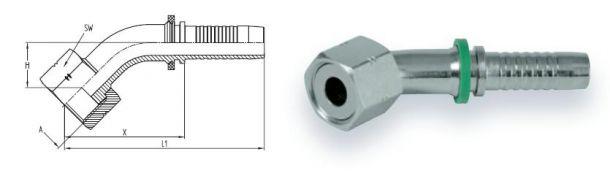

| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | |||||
| DN | мм | Дюйм | A | X | L1 | H | S | |
| Фитинг ORFS 9/16″ (45°) Dn 6 | 6 | 6,4 | 1/4″ | 9/16″-18 | 32,5 | 60,5 | 10,5 | 17 |
| Фитинг ORFS 11/16″ (45°) Dn 6 | 6 | 6,4 | 1/4″ | 11/16″-16 | 34,5 | 62,5 | 12,5 | 22 |
| Фитинг ORFS 9/16″ (45°) Dn 8 | 8 | 8,0 | 5/16″ | 9/16″-18 | 33 | 61,5 | 11 | 17 |
| Фитинг ORFS 11/16″ (45°) Dn 8 | 8 | 8,0 | 5/16″ | 11/16″-16 | 35 | 63 | 12,5 | 22 |
| Фитинг ORFS 9/16″ (45°) Dn10 | 10 | 9,5 | 3/8″ | 9/16″-18 | 35 | 65,5 | 11,5 | 22 |
| Фитинг ORFS11/16″ (45°) Dn10 | 10 | 9,5 | 3/8″ | 11/16″-16 | 36 | 66,5 | 12,5 | 22 |
| Фитинг ORFS13/16″ (45°) Dn10 | 10 | 9,5 | 3/8″ | 13/16″-16 | 38,5 | 69 | 15 | 24 |
| Фитинг ORFS 13/16″(45°) Dn12 | 12 | 12,7 | 1/2″ | 13/16″-16 | 42,5 | 75,5 | 15,5 | 24 |
| Фитинг ORFS 1″ (45°) Dn12 | 12 | 12,7 | 1/2″ | 1″ -14 | 45 | 78 | 17,5 | 30 |
| Фитинг ORFS 1.3/16″ (45°) Dn12 | 12 | 12,7 | 1/2″ | 1.3/16″-12 | 47 | 80 | 20,5 | 36 |
| Фитинг ORFS 1″ (45°) Dn16 | 16 | 16,0 | 5/8″ | 1″ -14 | 49 | 85 | 18 | 30 |
| Фитинг ORFS 1.3/16″ (45°) Dn16 | 16 | 16,0 | 5/8″ | 1.3/16″-12 | 51,5 | 87,5 | 20,5 | 36 |
| Фитинг ORFS 1.3/16″ (45°) Dn20 | 19 | 19,0 | 3/4″ | 1.3/16″-12 | 58 | 99 | 21 | 36 |
| Фитинг ORFS1.7/16″ (45°) Dn20 | 19 | 19,0 | 3/4″ | 1.7/16″-12 | 60,5 | 101 | 23,5 | 41 |
| Фитинг ORFS1.7/16″ (45°) Dn25 | 25 | 25,4 | 1″ | 1.7/16″-12 | 73 | 124 | 24 | 41 |
| Фитинг ORFS 1.11/16″(45°) Dn25 | 25 | 25,4 | 1″ | 1.11/16″-12 | 75 | 126 | 26,5 | 50 |
| Фитинг ORFS 1.11/16″(45°) Dn38 | 32 | 31,8 | 1 1/4″ | 1.11/16″-12 | 84 | 142 | 27 | 50 |
| Фитинг ORFS 2″ (45°) Dn38 | 38 | 38,1 | 1 1/2″ | 2″ -12 | 98 | 163 | 30 | 60 |
