Резьба метрическая от М10x1 до M52x2
Уплотнение по обратному конусу 60°
Диаметр рукавов:от 4 до 40 мм (1/6"-1.1/2")
Вид фитинга: прямой 0°

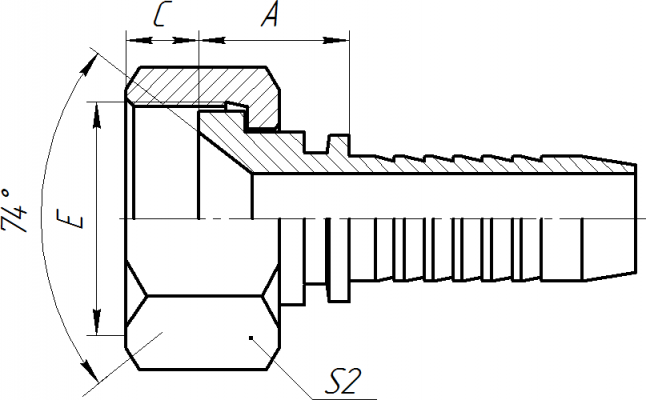

| Номинальный диаметр |
Резьба E | Внутренний D фитинга |
Размер A | Размер C | Размер под ключ S2 |
|
|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм |
| 4 | 1/6" | M10*1 | 2 | 14 | 7,5 | 14 |
| 5 | 1/5" | M12*1,25 | 3 | 14 | 9 | 17 |
| M12*1,5 | 3 | 14 | 10 | 17 | ||
| 6 | 1/4" | M12*1,5 | 4 | 14,5 | 10 | 17 |
| M14*1,5 | 4 | 15,5 | 8,5 | 19 | ||
| M16*1,5 | 4 | 16,5 | 8 | 22 | ||
| 8 | 5/16" | M14*1,5 | 5 | 15,5 | 8,5 | 19 |
| M16*1,5 | 5 | 16,5 | 8 | 22 | ||
| M18*1,5 | 5 | 16 | 8 | 22 | ||
| 10 | 3/8" | M14*1,5 | 6 | 15,5 | 8,5 | 19 |
| M16*1,5 | 6 | 16 | 8 | 22 | ||
| M18*1,5 | 6 | 17,5 | 10 | 24 | ||
| M20*1,5 | 6 | 16 | 10 | 24 | ||
| M22*1,5 | 6 | 16 | 10 | 27 | ||
| 12 | 1/2" | M20*1,5 | 8 | 18,5 | 10 | 27 |
| M22*1,5 | 8 | 18,5 | 10 | 27 | ||
| M24*1,5 | 8 | 16,5 | 11 | 30 | ||
| M27*1,5 | 8 | 18,5 | 11 | 32 | ||
| 16 | 5/8" | M22*1,5 | 10 | 19,5 | 10 | 27 |
| M27*1,5 | 10 | 19,5 | 11 | 32 | ||
| M30*1,5 | 10 | 18,5 | 11 | 36 | ||
| M33*2 | 10 | 20 | 13 | 41 | ||
| 20 | 3/4" | M27*1,5 | 12 | 21,5 | 11 | 32 |
| M30*1,5 | 12 | 21,5 | 11 | 36 | ||
| M33*2 | 12 | 20 | 13 | 41 | ||
| M36*2 | 12 | 20 | 14 | 41 | ||
| 22 | 7/8" | M33*2 | 14 | 21,5 | 13 | 41 |
| M36*2 | 14 | 20 | 14 | 41 | ||
| 25 | 1" | M36*2 | 16 | 23 | 14 | 41 |
| M39*2 | 16 | 23,5 | 14 | 46 | ||
| M42*2 | 16 | 23,5 | 15 | 50 | ||
| 32 | 1.1/4" | M42*2 | 20 | 26 | 15 | 50 |
| M42*2 | 20 | 25 | 15 | 55 | ||
| 40 | 1.1/2" | M52*2 | 24 | 25 | 17 | 60 |
