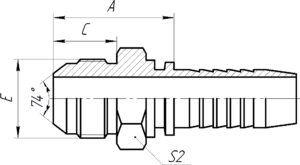

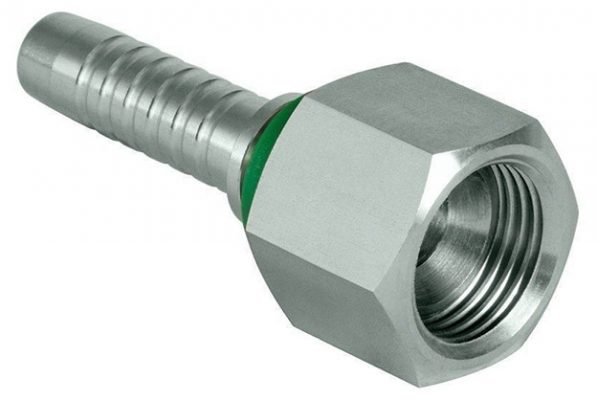

Фитинги DKI российского стандарта, имеют внешние сходства с фитингами стандарта JIC, ISO 8434-2 (DIN J514), данный тип изделий используется для соединения труб отбортовкой. Отличительной особенностью данного типа фитингов является наличие уплотнительного конуса, который особенно заметен на фитингах с наружной резьбой. Фитинг DKI производят с метрической резьбой, часто, соединение этих фитингов к шлангам или трубам называют соединением -DKI- 74°
Поскольку данный стандарт фитингов российский, особая популярность у такого типа соединения в технике отечественного производства.

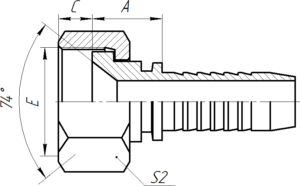

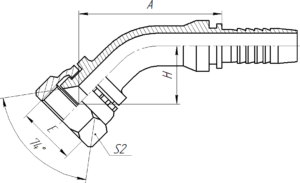

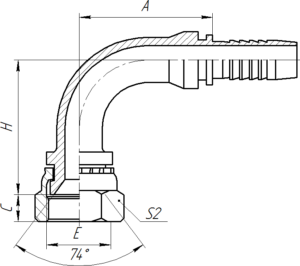

Виды фитинга: прямой 0°, угловой 45°, угловой 90°.
| Артикул | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | |||
|---|---|---|---|---|---|---|
| DN | мм | Дюйм | Т | С | Е | |
| DKI-M10-1-6 | 6 | 6,3 | 1/4″ | M10x1 | 18 | 14 |
| DKI-M12-1,5-6 | 6 | 6,3 | 1/4″ | M12x1.5 | 18.5 | 17 |
| DKI-M12-1,5-8 | 8 | 7,9 | 5/16″ | M12x1.5 | 18.5 | 17 |
| DKI-M14-1,5-6 | 6 | 6,3 | 1/4″ | M14x1.5 | 19.5 | 19 |
| DKI-M14-1,5-8 | 8 | 7,9 | 5/16″ | M14x1.5 | 19.5 | 19 |
| DKI-M16-1,5-6 | 6 | 6,3 | 1/4″ | M16x1.5 | 19.5 | 22 |
| DKI-M16-1,5-8 | 8 | 7,9 | 5/16″ | M16x1.5 | 20 | 22 |
| DKI-M16-1,5-10 | 10 | 9,5 | 3/8″ | M16x1.5 | 20 | 22 |
| DKI-M18-1,5-8 | 8 | 7,9 | 5/16″ | M18x1.5 | 21.5 | 24 |
| DKI-M18-1,5-10 | 10 | 9,5 | 3/8″ | M18x1.5 | 21.5 | 24 |
| DKI-M18-1,5-12 | 12 | 12,7 | 1/2″ | M18x1.5 | 22 | 24 |
| DKI-M20-1,5-10 | 10 | 9,5 | 3/8″ | M20x1.5 | 20.5 | 24 |
| DKI-M20-1,5-12 | 12 | 12,7 | 1/2″ | M20x1.5 | 23 | 27 |
| DKI-M22-1,5-10 | 10 | 9,5 | 3/8″ | M22x1.5 | 23 | 27 |
| DKI-M22-1,5-12 | 12 | 12,7 | 1/2″ | M22x1.5 | 23.5 | 27 |
| DKI-M22-1,5-16 | 16 | 16 | 5/8″ | M22x1.5 | 24.5 | 27 |
| DKI-M24-1,5-12 | 12 | 12,7 | 1/2″ | M24x1.5 | 22 | 30 |
| DKI-M24-1,5-16 | 16 | 16 | 5/8″ | M24x1.5 | 26 | 30 |
| DKI-M27-1,5-12 | 12 | 12,7 | 1/2″ | M27x1.5 | 23 | 32 |
| DKI-M27-1,5-16 | 16 | 16 | 5/8″ | M27x1.5 | 23.5 | 32 |
| DKI-M27-1,5-20 | 20 | 19,1 | 3/4″ | M27x1.5 | 26 | 32 |
| DKI-M27-2-16 | 16 | 16 | 5/8″ | M27x2 | 23.5 | 32 |
| DKI-M30-1,5-20 | 20 | 19,1 | 3/4″ | M30x1.5 | 26.5 | 36 |
| DKI-M30-2-20 | 20 | 19,1 | 3/4″ | M30x2 | 26.5 | 36 |
| DKI-M36-2-20 | 20 | 19,1 | 3/4″ | M36x2 | 26 | 41 |
| DKI-M39-2-25 | 25 | 25,4 | 1″ | M39x2 | 29.5 | 46 |
| DKI-M42-2-25 | 25 | 25,4 | 1″ | M42x2 | 30 | 50 |
| DKI-M45-2-32 | 32 | 31,8 | 1.1/4″ | M45x2 | 31.5 | 55 |
| DKI-M52-2-32 | 32 | 31,8 | 1.1/4″ | M52x2 | 33 | 60 |
| DKI-M52-2-40 | 40 | 38,1 | 1.1/2″ | M52x2 | 33 | 60 |
| DKI-M64-2-50 | 50 | 50,8 | 2″ | M64x2 | 35 | 75 |
