Резьба метрическая от М14x1,5 до M52x2
Уплотнение по обратному конусу 60°
Диаметр рукавов:от 6 до 40 мм (1/4"- 2")

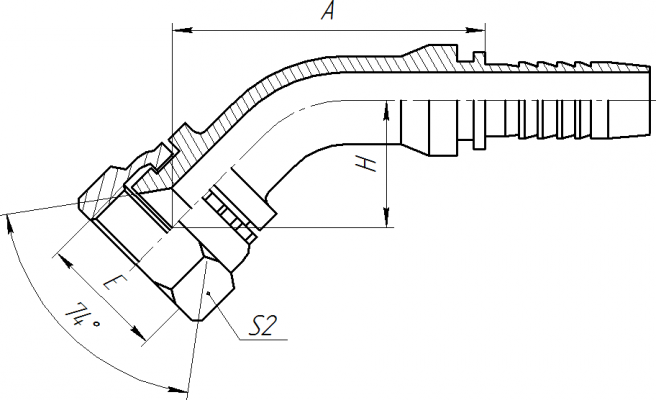

Вид фитинга: угловой 45°
| Номинальный диаметр |
Резьба E | Внутренний D фитинга |
Размер A | Размер C | Размер H | Размер под ключ S2 |
|
|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм |
| 6 | 1/4" | M14*1,5 | 4 | 40,5 | 8,5 | 18,5 | 19 |
| 8 | 5/16" | M16*1,5 | 5 | 44,4 | 8 | 20 | 22 |
| 10 | 3/8" | M18*1,5 | 6 | 45,7 | 10 | 21,4 | 24 |
| 12 | 1/2" | M22*1,5 | 8 | 58,9 | 10 | 24 | 27 |
| 16 | 5/8" | M27*1,5 | 10 | 71,2 | 11 | 26,4 | 32 |
| 20 | 3/4" | M30*1,5 | 12 | 78,1 | 11 | 30 | 36 |
| M33*2 | 12 | 77,4 | 13 | 30 | 41 | ||
| 22 | 7/8" | M36*2 | 14 | 79,8 | 14 | 29,6 | 41 |
| 25 | 1" | M33*2 | 16 | 85 | 13 | 30,8 | 41 |
| M36*2 | 16 | 85,7 | 14 | 31,5 | 41 | ||
| M39*2 | 16 | 86,1 | 14 | 31,8 | 46 | ||
| 32 | 1.1/4" | M45*2 | 20 | 97 | 15 | 36,2 | 55 |
| 40 | 1.1/2" | M52*2 | 24 | 112,9 | 17 | 40,9 | 60 |
