Резьба метрическая от М12x1,25 до M52x2
Уплотнение по обратному конусу 60°
Диаметр рукавов:от 6 до 40 мм (1/4"- 2")
Вид фитинга: угловой 90°

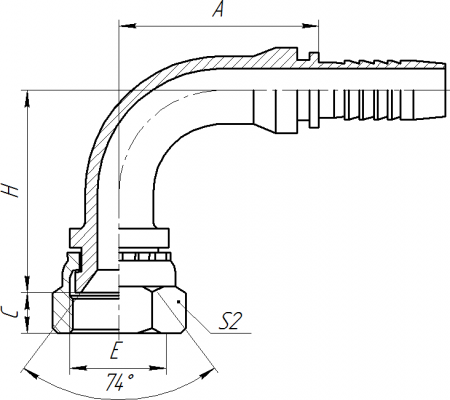

| Номинальный диаметр |
Резьба E | Внутренний D фитинга |
Размер A | Размер C | Размер H | Размер под ключ S2 |
|
|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм |
| 6 | 1/4" | M12*1,25 | 4 | 30 | 9 | 33,5 | 17 |
| M12*1,5 | 4 | 30 | 10 | 33,5 | 17 | ||
| M14*1,5 | 4 | 30 | 8,5 | 34 | 19 | ||
| M16*1,5 | 4 | 30 | 8 | 35 | 22 | ||
| 8 | 5/16" | M16*1,5 | 5 | 34 | 8 | 38 | 22 |
| 10 | 3/8" | M18*1,5 | 6 | 35,3 | 10 | 41,3 | 24 |
| 12 | 1/2" | M22*1,5 | 8 | 41 | 10 | 48 | 27 |
| 16 | 5/8" | M22*1,5 | 10 | 56,5 | 10 | 52,5 | 27 |
| M27*1,5 | 10 | 56,5 | 11 | 54 | 32 | ||
| 20 | 3/4" | M30*1,5 | 12 | 66,2 | 11 | 63,5 | 36 |
| M33*2 | 12 | 65,5 | 13 | 63,5 | 41 | ||
| M36*2 | 12 | 65,5 | 14 | 63,5 | 41 | ||
| 22 | 7/8" | M36*2 | 14 | 71,2 | 14 | 64,5 | 41 |
| 25 | 1" | M39*2 | 16 | 76,7 | 14 | 70,5 | 46 |
| 32 | 1.1/4" | M45*2 | 20 | 91,5 | 15 | 83 | 55 |
| M52*2 | 20 | 93 | 17 | 84,5 | 60 | ||
| 40 | 1.1/2" | M52*2 | 24 | 110,7 | 17 | 96,5 | 60 |
