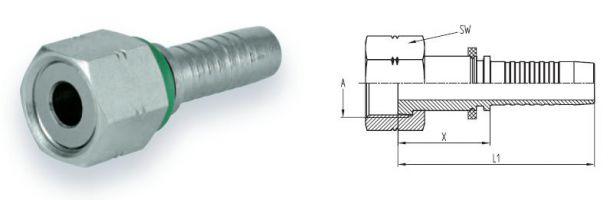

| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | ||||
| DN | мм | Дюйм | A | X | L1 | S | |
| Фитинг ORFS 9/16″ (0°) Dn 6 | 6 | 6,4 | 1/4″ | 9/16″-18 | 22,5 | 55 | 17 |
| Фитинг ORFS 11/16″ (0°) Dn 6 | 6 | 6,4 | 1/4″ | 11/16″-16 | 25,0 | 53 | 22 |
| Фитинг ORFS 11/16″ (0°) Dn 8 | 8 | 8,0 | 5/16″ | 11/16″-16 | 23,0 | 53,5 | 22 |
| Фитинг ORFS 11/16″ (0°) Dn10 | 10 | 9,5 | 3/8″ | 11/16″-16 | 24,5 | 55 | 22 |
| Фитинг ORFS 13/16″ (0°) Dn10 | 10 | 9,5 | 3/8″ | 13/16″-16 | 28,5 | 59 | 24 |
| Фитинг ORFS 1″ (0°) Dn10 | 10 | 9,5 | 3/8″ | 1″ -14 | 32,5 | 63 | 30 |
| Фитинг ORFS 13/16″ (0°) Dn12 | 12 | 12,7 | 1/2″ | 13/16″-16 | 28,5 | 61,5 | 24 |
| Фитинг ORFS 1″ (0°) Dn12 | 12 | 12,7 | 1/2″ | 1″ -14 | 33 | 66 | 30 |
| Фитинг ORFS 1.3/16″ (0°) Dn12 | 12 | 12,7 | 1/2″ | 1.3/16″ -12 | 35,5 | 68,5 | 36 |
| Фитинг ORFS 1″ (0°) Dn 16 | 16 | 16,0 | 5/8″ | 1″ -14 | 33 | 68,5 | 30 |
| Фитинг ORFS 1.3/16″ (0°) Dn16 | 16 | 16,0 | 5/8″ | 1.3/16″-12 | 35,5 | 71,5 | 36 |
| Фитинг ORFS 1.3/16″ (0°) Dn20 | 19 | 19,0 | 3/4″ | 1.3/16″-12 | 37,5 | 78 | 36 |
| Фитинг ORFS 1.7/16″ (0°) Dn20 | 19 | 19,0 | 3/4″ | 1.7/16″-12 | 39 | 79,5 | 41 |
| Фитинг ORFS 1.7/16″ (0°) Dn25 | 25 | 25,4 | 1″ | 1.7/16″-12 | 39,5 | 90,5 | 41 |
| Фитинг ORFS 1.11/16″ (0°) Dn25 | 25 | 25,4 | 1″ | 1.11/16″-12 | 40 | 91 | 50 |
| Фитинг ORFS 1.11/16″ (0°) Dn32 | 32 | 31,8 | 1 1/4″ | 1.11/16″-12 | 40 | 97,5 | 50 |
| Фитинг ORFS 2″ (0°) Dn38 | 38 | 38,1 | 1 1/2″ | 2″ -12 | 40 | 105 | 60 |
