Быстроразъемные соединения ISO-A, ISO7241-A – это классические БРС с клапанами конической формы (встречаются и сферические клапана).
БРС ISO-A, ISO7241-A одна из первых конструкций гидравлических разъемов, широко применяемая в системах с невысокими нагрузками. БРС ISO-A, ISO7241-A устанавливается на сельхозтехнику, прицепные устройства, коммунальные машины и в другой аналогичной технике. Форма клапана снижает сопротивление потоку рабочей жидкости. Соединение полумуфт обеспечивается шариковым затвором.
Конструкция затвора допускает взаимное вращение полумуфт БРС в замкнутом состоянии при наличии давления, предохраняя гидравлические рукава РВД от перекручивания.
Преимуществом БРС ISO-A, ISO7241-A является невысокая цена, а основной недостаток – наличие открытой полости в полумуфте-розетке, что требует применения пластиковых заглушек.
При высоких импульсных нагрузках и тяжелых условиях эксплуатации рекомендуется применение БРС типа FIRG. В таблице приведены справочные данные на габаритные размеры.
В стандартном исполнении разъемы имеют уплотнения из нитриловой резины, при этом допускаются рабочие температуры в диапазоне от -10 до +110 градусов Цельсия. Для особых условий эксплуатации гидравлических разъемов БРС ISO-A устанавливаются уплотнительные кольца Viton, EPDM, и неопрен.
Разъемы ISO-A размером 1/2″ разъем изготавливаются и в специальном исполнении, позволяющем размыкание полумуфт при наличии остаточного давления.
| Рабочее давление | Дусл | Код | Резьба | В | С | ?D | L | Ch1 | Ch2 | |
| bar | mm | Ниппель | Розетка | mm | mm | mm | mm | mm | mm | |
| 350 | 6 | AM10-04 | AF10-04 | 1/4″BSP | 35 | 47,0 | 25 | 71 r0 | 19 | 19 |
| AM15-04 | AF15-04 | 1/4″NPTF | ||||||||
| 315 | 10 | AM10-06 | AF10-06 | 3/8″BSP | 39 | 58,0 | 31 | 79,5 | 22 | 24 |
| AM15-06 | AF15-06 | 3/8″NPTF | ||||||||
| 250 | 12 | AM10-08 | AF10-08 | 1/2″BSP | 46 | 67,5 | 38 | 92,0 | 27 | 30 |
| AM15-08 | AF15-08 | 1/2″NPTF | ||||||||
| 250 | 20 | AM10-12 | AF10-12 | 3/4’BSP | 54 | 81,0 | 46 | 108,0 | 34 | 38 |
| AM15-12 | AF15-12 | 3/4″NPTF | ||||||||
| 230 | 25 | AM10-16 | AF10-16 | 1″BSP | 62 | 96,0 | 55 | 124,0 | 41 | 45 |
| AM15-16 | AF15-16 | 1″NPTF | ||||||||
| 230 | 32 | AM10-20 | AF10-20 | 1.1/4″BSP | 75 | 117,0 | 65 | 151,0 | 55 | 50 |
| AM15-20 | AF15-20 | 1.1/4″ NPTF | ||||||||
| 190 | 38 | AM10-24 | AF10-24 | 1.1/2″ BSP | 85 | 135,0 | 80 | 171,0 | 60 | 60 |
| AM15-24 | AF15-24 | 1.1/2″ NPTF | ||||||||
| 130 | 50 | AM10-32 | AF10-32 | 2″ BSP | 10 | 160,0 | 10 | 201,0 | 75 | 75 |
| AM15-32 | AF15-32 | 2″ NPTF | ||||||||

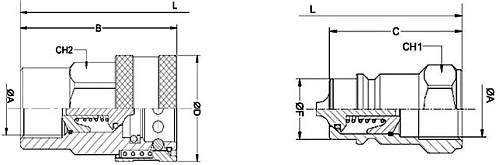

Для соединения БРС ISO A с рукавами высокого давления в зависимости от типа резьбы BRS – на схеме обозначен размер А – используются штуцера с цилиндрической резьбой BSP либо конические штуцера BSPT или NPT.
